다른 이름으로 저장－AAMA Export [wr]

패턴 데이터를 AAMADXF 파일로 변환합니다

대화상자 상세

• 저장을 지시하면 데이터 출력 대상 확인 대화상자가 표시됩니다
  필요에 따라 대상 지시를 변경합니다

• 대상 파츠
  전체 파츠···모든 파츠를 TIIP 변환합니다
  선택 파츠···선택한 파츠만 TIIP 변환합니다
  ※마커 대상만 출력에서 마커 대상 테두리를
  작성한 경우 테두리 안의 파츠만 TIIP 변환합니다
• 변환 지시 후 표시되는 대화상자에서 출력 옵션을 선택하고 파츠가 정상적으로 출력되는지 확인합니다

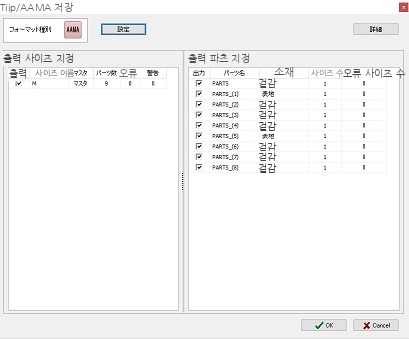

• TIIP/AMMA 저장
  포맷 종별···출력 DXF의 형식을 표시합니다

출력 사이즈 지정···출력 사이즈를 설정할 수 있습니다
※체크를 해제한 사이즈는 출력에서 제외됩니다

※오류가 있는 해당 파츠는 DXF 출력되지 않습니다

[상세]에서 오류 원인을 확인하고 수정해야 합니다

출력 파츠 지정···출력 사이즈를 설정할 수 있습니다
※체크를 해제한 파츠는 출력에서 제외됩니다

※오류가 있는 해당 파츠는 DXF 출력되지 않습니다

[상세]에서 오류 원인을 확인하고 수정해야 합니다

• 오류 파츠가 있는 경우 [상세]에서 오류 원인을 확인할 수 있습니다

• Tiip/AAMA 출력 상세

오류 요소가 있는 경우 오류 해당 항목이 표 안에서 빨간 글씨로 표시되므로 수정합니다

예:그레이딩한 사이즈에서 선이나 기호의 요소 수가 맞지 않음→선 컷이나 다시 긋기, 기호 추가를 수행

예:파츠 외곽이 오류가 됨→파츠화가 정상인지 확인합니다

• 출력 옵션 설정이 필요한 경우 [설정] 대화상자에서 합니다

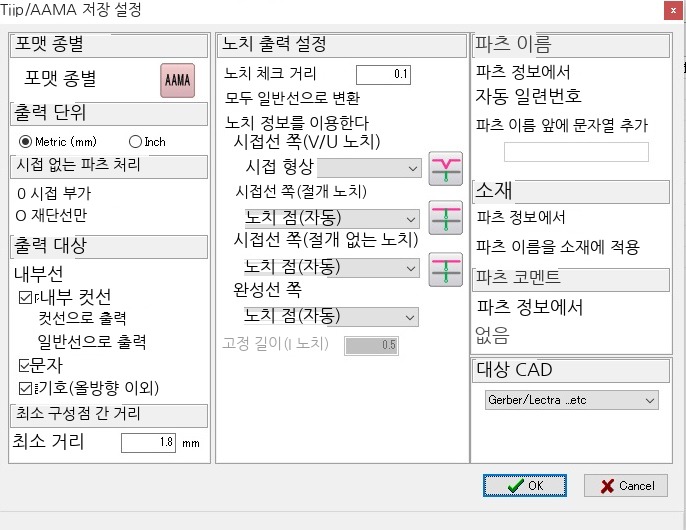

• TIIP/AMMA 저장 설정

포맷 종별···출력 DXF의 형식을 표시합니다

• 모두 일반선으로 변환→모든 노치를 일반선으로 하여 DXF 출력합니다
• 노치 정보를 이용한다→노치가 보유한 노치 정보로 DXF 출력합니다

▽노치 형상에 따라 시접 쪽 출력 형상의 옵션을 설정할 수 있습니다
노치가 V/U 노치인 경우↓
·노치 점(자동):시접 쪽에 작성하는 노치는 원래 노치의 길이와 형상 정보를 유지하여 출력합니다
·노치 점(고정 길이):시접 쪽에 작성하는 노치는 지정한 고정 길이의 절개 노치로 출력합니다
·없음:V/U 노치를 출력하지 않습니다

노치가 절개 노치인 경우↓

• 노치 점(자동):시접 쪽에 작성하는 노치는 원래 노치 형상을 유지하여 출력합니다
  ·노치 점(고정 길이):지정한 고정 길이의 절개 노치로 노치를 출력합니다
  ·없음:절개 노치를 출력하지 않습니다

노치가 절개 없는 노치인 경우↓

• 노치 점(자동):시접 쪽에 작성하는 노치는 원래 노치 형상을 유지하여 출력합니다
  ·노치 점(고정 길이):지정한 고정 길이의 절개 없는 노치로 노치를 출력합니다
  ·없음:절개 노치를 출력하지 않습니다
